Prečo sú káblové príchytky kritickou ochranou, ktorú váš elektrický systém potrebuje？

Káblové príchytky nie sú voliteľným príslušenstvom – ide o kritické bezpečnostné zariadenia určené na zaistenie elektrických káblov a zabránenie katastrofálnemu poškodeniu počas skratových udalostí. Porucha skratu generuje elektromagnetické sily úmerné druhej mocnine špičkového prúdu, ktoré sú schopné pretrhnúť káble pod napätím cez stojany zariadení a ohroziť personál v priebehu milisekúnd. Ističe zvyčajne vyžadujú 0,06 až 0,1 sekundy zakopnúť, ale vrchol ničivej sily nastáva pri práve 0,005 sekundy na 50Hz systéme. Káblové príchytky vykonávajú svoju obmedzovaciu funkciu okamžite, skôr ako môžu ochranné zariadenia reagovať, čím sa stávajú primárnou líniou obrany proti elektromechanickým silám.

Podľa IEC 61914 sú káblové príchytky definované ako „zariadenia určené na zabezpečenie káblov, keď sú inštalované v intervaloch po dĺžke káblov“. Na rozdiel od káblových pások alebo štandardných svoriek sú príchytky špeciálne navrhnuté a testované tak, aby odolali silám pri skrate, s menovitými hodnotami založenými na potenciálnom špičkovom skratovom prúde (kA) a inštalačnej vzdialenosti.

Ako skratové sily ohrozujú káblové systémy

Počas trojfázového skratu vytvárajú susedné vodiče intenzívne elektromagnetické polia. Odpudivá sila medzi vodičmi je úmerná štvorcu špičkového skratového prúdu, čo vytvára okamžité napätie, ktoré štandardné produkty na správu káblov nedokážu obsiahnuť. V dátovom centre môžu nezabezpečené káble zničiť serverové stojany, ktoré by trvali niekoľko mesiacov; v priemyselnom prostredí rovnaký scenár riskuje požiar, zranenie a predĺžené prestoje.

Kritická časová medzera

Pochopenie časovej osi chybovej udalosti odhalí, prečo je pasívne obmedzenie nenahraditeľné:

• 0,005 sekundy: Špičková elektromagnetická sila sa vyskytuje v systémoch s frekvenciou 50 Hz
• 0,06 – 0,1 sekundy: Ističe sa vypnú a odstránia poruchu
• výsledok: Bez káblových príchytiek majú káble neobmedzený pohyb počas celého trvania poruchy

Táto časovacia medzera znamená, že žiadne aktívne ochranné zariadenie nemôže zabrániť počiatočnej mechanickej deštrukcii – to dokážu iba správne špecifikované káblové príchytky.

Ktoré typy káblových príchytiek sú vhodné pre rôzne aplikácie

Výber správneho typu príchytky závisí od konfigurácie kábla, triedy napätia a podmienok prostredia. Použitie nekompatibilného typu príchytky môže mať za následok neadekvátne zadržiavanie počas poruchových stavov.

Pokyny pre výber materiálu

Výber materiálu priamo ovplyvňuje životnosť a bezpečnostné rezervy:

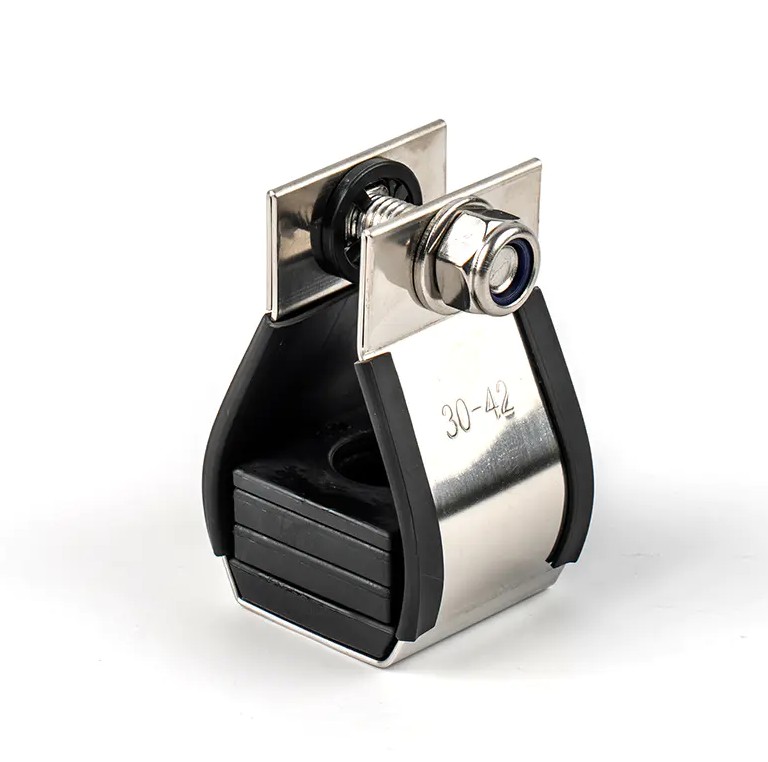

• Nerezová oceľ 316: Výnimočná odolnosť proti korózii pre morské, pobrežné a chemické prostredie; odoláva extrémnym elektromechanickým silám
• hliník: Ľahký so silnými mechanickými vlastnosťami; vhodné pre vnútorné a vonkajšie aplikácie NN až VN
• Polymér/Nylon: Cenovo výhodné pre nízkonapäťové vnútorné použitie; Možnosti UV a ohňovzdorné dostupné pre špecifické prostredia

Ako IEC 61914 zabezpečuje spoľahlivú ochranu

IEC 61914:2021 je celosvetovo akceptovaná norma pre káblová príchytka dizajn a testovanie, ktoré nahrádza nejednoznačnosť v regionálnych elektrických predpisoch. Zatiaľ čo článok 392.20(C) NEC a článok 12-2202 CSA vyžadujú, aby boli káble zabezpečené proti magnetickým silám poruchového prúdu, ani jeden nešpecifikuje, ako testovať alebo overovať, či obmedzovacie zariadenia prežijú skrat. IEC 61914 vypĺňa túto kritickú medzeru.

Povinné skúšobné kategórie podľa IEC 61914

Norma vyžaduje komplexné testovanie vo viacerých dimenziách výkonu:

1. Teplotné hodnotenie: Overená operácia od -60 °C až 120 °C (alebo deklarovaný rozsah)
2. Testovanie bočného zaťaženia: Trvalé zaťaženie udržiavané počas 60 minút pri maximálnej deklarovanej teplote
3. Testovanie axiálneho zaťaženia: Odolnosť proti skĺznutiu kábla pozdĺž trasy
4. Odolnosť proti nárazu: Testované pri najnižšej deklarovanej prevádzkovej teplote
5. Odolnosť proti korózii a UV žiareniu: Soľný sprej a overenie zrýchleného starnutia
6. Odolnosť voči elektromechanickým silám: Testovanie odolnosti proti skratu pri deklarovaných hodnotách kA
7. Šírenie plameňa: Odolnosť proti šíreniu plameňa v poruchových podmienkach

Zásadný rozdiel: IEC 61914 vyžaduje trvanie skúšky na skrat 0,1 sekundy (päť úplných cyklov), čo je dostatočné na odhalenie slabosti príchytky, pretože vrchol deštruktívnej sily nastáva v priebehu niekoľkých prvých milisekúnd. To sa líši od testov tepelnej odolnosti káblov, ktoré môžu špecifikovať 63 kA na 1 sekundu alebo 40 kA na 3 sekundy – tieto hodnotenia sa týkajú zahrievania vodičov, nie mechanického obmedzenia.

Ktoré faktory určujú správnu špecifikáciu príchytky

Správna špecifikácia vyžaduje prispôsobenie deklarovaného výkonu príchytky skutočným poruchovým stavom inštalácie. Nedostatočná špecifikácia vytvára katastrofické bezpečnostné riziká, zatiaľ čo nadmerná špecifikácia plytvá rozpočtom bez ďalších výhod.

Kľúčové parametre špecifikácie

Inžinieri musia vypočítať a overiť nasledovné:

• Vonkajší priemer kábla (OD): Príchytky musia zodpovedať skutočnému priemeru plášťa, nielen veľkosti vodiča. Nesprávne uchytenie znižuje účinnosť obmedzovania pri poruchách.
• Špičkový potenciálny skratový prúd: Hodnota kA zarážky musí prekročiť vypočítanú úroveň poruchy systému. Všimnite si, že najvyššie úrovne porúch sa často vyskytujú v nízkonapäťových inštaláciách, nielen v systémoch vysokého napätia.
• Rozostup zarážok: Hodnoty výrobcu sú deklarované v špecifických intervaloch (bežne 600 mm). Širší rozstup exponenciálne zvyšuje silu na zarážku. Sila medzi vodičmi sa vypočíta pomocou vzorca IEC 61914, ktorý zohľadňuje špičkový prúd a priemer kábla.
• Trieda napätia a konfigurácia: Systémy NN, VN a VN predstavujú rôzne silové profily. Jednojadrové, trojlístkové a štvorlístkové formácie vyžadujú špeciálne navrhnuté kopačky.
• Environmentálna expozícia: Prítomnosť chemikálií, teplotné extrémy, UV žiarenie a riziko požiaru určujú výber materiálu a triedu odolnosti proti korózii.

Varovný príklad

Zvážte dvoch výrobcov, ktorí tvrdia, že špičková odolnosť 140 kA:

• Výrobca A testovaný s 35 mm káblom pri rozstup 600 mm
• Výrobca B testovaný s káblom 45 mm pri rozstup 300 mm

V prípade systému s úrovňou poruchy 60 kA s použitím 30 mm kábla s rozstupom 1 200 mm by výrobok výrobcu B zlyhal napriek rovnakému hodnoteniu v nadpise. To dokazuje, prečo musia tímy obstarávateľov kontrolovať kompletné správy o testoch – nielen hlavné čísla – a prečo musia inžinieri chrániť špecifikácie počas celého životného cyklu projektu.

Ako správna inštalácia maximalizuje bezpečnostné rezervy

Dokonca aj správne špecifikované zarážky môžu zlyhať, ak sú nesprávne nainštalované. Kvalita inštalácie priamo určuje, či systém funguje tak, ako bol testovaný.

Najlepšie postupy inštalácie

1. Postupujte podľa rozstupov podľa výrobcu: Inštalujte v intervaloch špecifikovaných pre deklarovaný poruchový prúd. Pre scenáre vysokého skratu je potrebný užší odstup.
2. Zarovnať podľa priemeru kábla: Zabezpečte, aby sa veľkosť príchytky zhodovala so skutočným vonkajším priemerom kábla, berúc do úvahy všetky tolerancie izolácie alebo plášťa.
3. Použite správne upevňovacie prvky: Namontujte pomocou hardvéru schváleného pre daný typ izolácie (rebrík, podnos, vzpera alebo nosník).
4. Použite správny krútiaci moment: Prílišné utiahnutie deformuje plášť káblov; nedostatočné utiahnutie umožňuje skĺznutie. Použite momentový kľúč, aby ste dosiahli uťahovací moment stanovený výrobcom.
5. Účet pre tepelnú expanziu: Vo flexibilných systémoch, kde sú káble "hadí", umožňujú expanzný pohyb medzi pevnými bodmi. V pevných systémoch zabezpečte, aby príchytka a konštrukcia odolali pozdĺžnym termomechanickým silám.

Úvahy o návrhu systému

Káblové systémy spadajú do dvoch kategórií, z ktorých každá má odlišné požiadavky na príchytky:

• Flexibilné systémy: Káble sú zvlnené vertikálne alebo horizontálne, čo umožňuje voľnú tepelnú rozťažnosť a kontrakciu medzi upevňovacími bodmi. Kopačky sa musia prispôsobiť pohybu pri zachovaní zdržanlivosti počas chýb.
• Pevné systémy: Káble sú upevnené pozdĺžne, čo si vyžaduje, aby príchytka, nosná konštrukcia a tuhosť kábla spoločne odolali termomechanickým silám bez poškodenia.

Kde káblové príchytky poskytujú kritickú ochranu

Káblové príchytky sú nevyhnutné všade tam, kde vysokovýkonné káble vedú v blízkosti personálu alebo kritických zariadení. Úroveň napätia je irelevantná – niektoré z najvyšších úrovní porúch sa vyskytujú v nízkonapäťových inštaláciách v dôsledku nižšej impedancie systému.

Okrem bezpečnostnej zhody s NEC 392.20(C) a IEC 61914, správna inštalácia príchytky pomáha splniť seizmické požiadavky a podmienky poistnej zmluvy, čím sa znižuje zodpovednosť a zabraňuje sa nákladným prerábkam.

Záver: Proaktívny prístup k bezpečnosti káblového systému

Káblové príchytky predstavujú malý zlomok celkových nákladov na projekt, ale poskytujú nenahraditeľnú ochranu proti skratovým elektromechanickým silám. Proces výberu musí integrovať priemer kábla, výpočty poruchového prúdu, požiadavky na rozstup, kompatibilitu materiálu a vystavenie životnému prostrediu do súdržnej špecifikácie. Tímy obstarávateľov by mali zaobchádzať s čeľusťami ako s technickými bezpečnostnými komponentmi – nie s komoditnými položkami – a overiť, či majú produkty nezávislé testovacie správy podľa IEC 61914:2021 vrátane dokumentácie o skúške pred a po skrate. Správnou špecifikáciou a inštaláciou káblových príchytiek od prvého dňa zabezpečujú dodávatelia elektrických zariadení a vlastníci zariadení súlad s predpismi, chránia kritickú infraštruktúru a vytvárajú bezpečnejšie pracovné prostredie pre personál.
